CARA MEMBUAT LAMPU FLIP-FLOP SEDERHANA

Senin, 19 Mei 20141komentar

CARA MEMBUAT LAMPU FLIP-FLOP SEDERHANA

  Berikut di bawah ini saya jelaskan tentang cara membuat lampu flip flop ,apakah teman teman sudah mengerti ?
Saya awalnya juga tidak mengerti dengan rangkaian elektronika, berawal dari membuat lampu berkedap kedip dengan menggunakan bola senter lampu led yang berwarna warni hingga menggunakan microcontroler.
Ini berawal dari keisengan saya liat-liat tugas abang saya yang kuliah di jurusan teknik elektro, saya merasa tertarik dan minta di ajarkan cara pembuatannya serta cara kerja lampu tersebut.
Nah nggak usah berlama-lama lagi langsung aja kita mulai.
Cekidot....

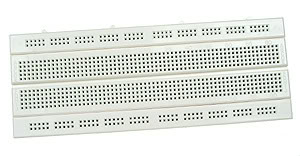

Bahan :  Pertama kita membutuhkan sebuah project board yaitu papan rangkaian untuk membuat rangkaian tanpa harus menyolder kaki-kaki komponennya. Resistor, yaitu komponen elektronika yang dapat menghambat arus listrik




Kapasitor Elektrolit (elko), yaitu sebuat kapasitor yang pemasangannya tidak boleh terbalik

Transistor, yaitu rangkaian yang terbuat dari bahan NPN atau PNP, terdapat 3 buah kaki pada Transistor masing-masing mempunyai nama yaitu colector, basis, dan emiter.






LED (Light Emiting Diode), seperti namanya LED adalah sebuah dioda, tetapi bedanya dengan Dioda biasa adalah LED dapat Memancarkan cahaya. Seperti halnya Elko Pemasangan LED tidak boleh terbalik, sebab masing-masing kaki mempunyai kutub yaitu kutub Anoda(+) dan Katoda(-).






nah ini dia rangkaian lampu flip-flop yang akan kita buat
Rangkaian flip-flop terbagi 2 yang pengendali dan tampilan, pengendali yaitu komponen-komponen seperti resistor, trasistor, dan elko. Sedangkan tampilan adalah lampu LED itu sendiri.


Berikut dijelas kan pada gambar :



Selamat mencoba.

Share this article :

+ komentar + 1 komentar

6 September 2016 23.54

bang kalau rangkaian flip flop 1hz gimana? terus pake resistor brapa k
